pag淬火液濃度測量方法

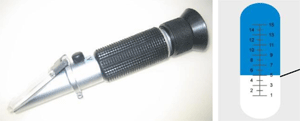

PAG淬火液在使用過程中會因為PAG聚合物不斷脫溶回溶所導致的濃度增加，隨著淬火液使用時間增長，濃度也會越高，分解和殘留物也越來越多。所以需要采取專業的濃度檢測方法來準確獲取PAG淬火液的濃度。恒鑫化工為大家總結了三種pag淬火液濃度測量方法。1、折光儀濃度法在生產過程中用折光儀測量淬火液的濃度時，為了保持PAG濃度不變，就需要使用更高的折光儀讀數濃度。因為淬火液隨著使用時間增長，干活量越多，淬火液的污染會越嚴重，這就要求折光儀濃度越高。如果繼續按照新液的折光儀讀數來控制濃度的話，就會造成PAG聚合物濃度偏低，冷卻速度偏快從而引起淬火開裂。2、脫溶法確定真實濃度，利用PAG淬火劑的逆溶性①首先對折光儀用自來水校零。
       ②測出淬火液的總折光儀讀數N總。
       ③用500ml燒杯取300ml淬火液，將淬火液加熱至90℃以上，立即從電爐上取下靜置20分鐘，待PAG全部沉降到杯底，上部為澄清液為止。
       ④用吸管從液面下1cm-2cm處緩慢吸取半管澄清液，測出其折光儀讀數N污。
       ⑤用公式C真（%）=（N總—N污）×2.5，計算出淬火液的實際有效濃度C真（%）。3、粘度測量法PAG淬火液的粘度隨淬火劑的濃度增高而增大。在PAG淬火劑中，PAG聚合物組分對淬火液的粘度提高起著決定性的作用，而其他組分（包括污染物）的影響相當小。因此，用測量粘度的辦法能比較好地排除其他組分的影響，測量出溶液中 PAG組分的濃度。 但是，對于使用較久的PAG淬火液，用粘度測量法會高估了溶液中的有效濃度。可能出現的危險仍然是溶液冷卻速度過快。
